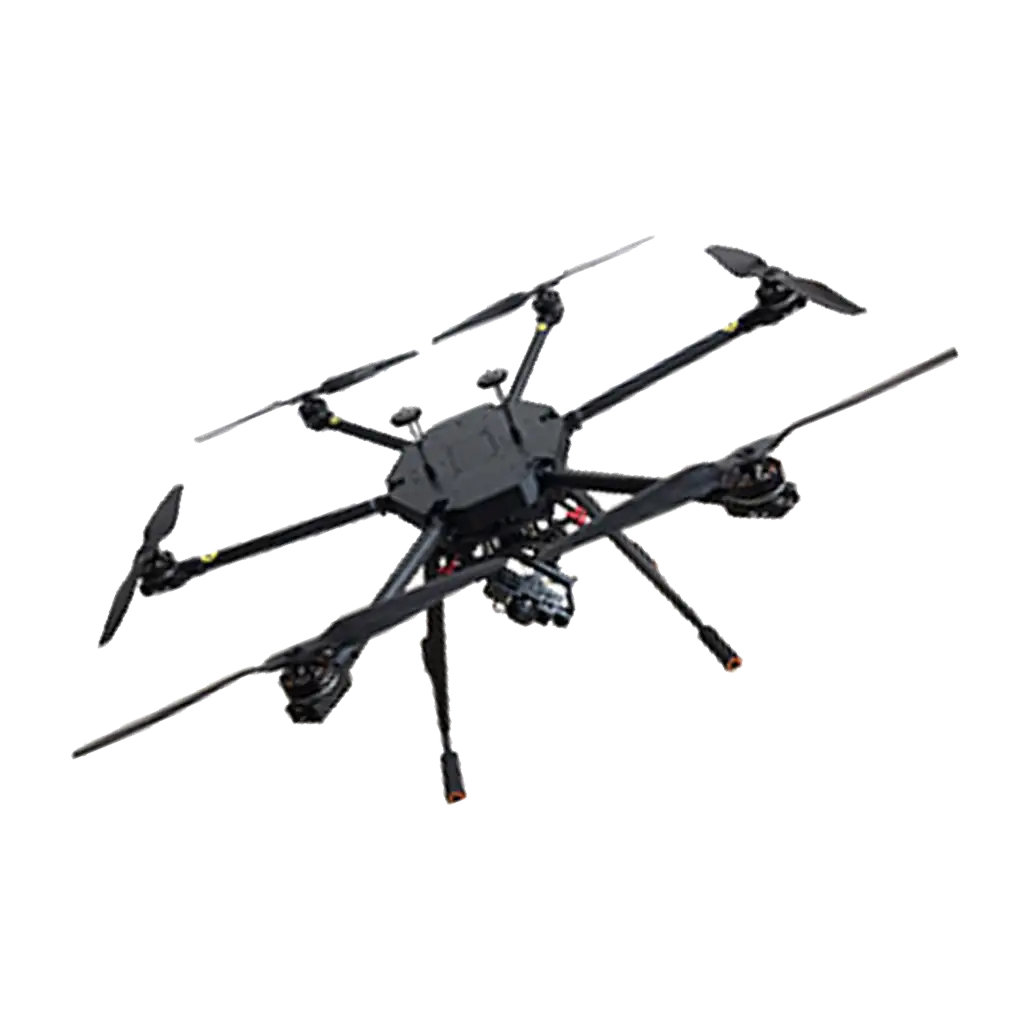

پهپاد نقشه برداری CHC P540V UAV ساخت کمپانی معروف CHCnavigation در کشور چین می باشد.
ویژگی های برجسته
- ویژگی بازگشت به نقطه ثابت، پشتیبانی از قابلیت “بازگشت خودکار به مبدأ” در شرایط اضطراری و در نتیجه عدم نگرانی بابت از دست رفتن پهپاد در هر شرایطی.
- مدت زمان پروازی بالا.
- سیستم سروو مؤثر با اندازه گیری در حین حرکت در صورت ضرورت.
- الگوریتم تصحیح PID بهینه سازی شده با پشتیبانی از قابلیت شناور ماندن و ثبات در 6 موتور محرکه.
- ناوبری فوق العاده دقیق و توانایی پرواز بر اساس مسیر شخصی سازی شده.
- پشتیبانی از ویژگی پرواز در شب که به شدت کارکرد دستگاه را بالا خواهد برد.
درباره CHC P540V
پهپادهای سری P540V تلفیقی از شناور ماندن با ثبات بالا در هوا، اندازه گیری خودکار و سیستم کنترل می باشند. با استفاده از طراحی نوین و فشرده و نیز مواد اولیه ویژه، P540V علاوه بر تعیین موقعیت دقیق به وسیله GPS، توانایی های ویژه ای همچون پرواز نرم و آرام، شناوری با ثبات در آسمان، انعطاف پذیری، صدای پایین و … را نیز در خود جای داده است.
پهپاد نقشه برداری CHC P540V UAV با بهره گیری از طراحی هوشمند، کم هزینه، کارکرد ساده و کاربرد گسترده می تواند کارایی و کیفیت کار را در استفاده از صنعت GIS افزایش دهد، حتی در شرایطی که نیاز به کار شبانه بوده و یا محیط کار خشن است و روش های سنتی ممکن است کارایی نداشته باشند.
به کارگیری آسان
این دستگاه توسط سیستم ریموت کنترل و یا سیستم خلبان خودکار توانایی پرواز را داراست. با معرفی سیستم 2.0B CAN (الگوریتم کنترل عالی) و سیستم AAHRS (سیستم مرجع heading و ارتفاع) که با حسگرهای دقیق شتاب سنج، ژیروسکوپ و مغناطیس سنج تلفیق گشته است، P540V تبدیل به دستگاهی شده که حتی تازه کارها نیز کار با آن را به سرعت فرا خواهند گرفت.
جایگزینی انعطاف پذیر تجهیزات هوایی
به دلیل طراحی ویژه و چندبخشی این محصول، P540V به آسانی قابلیت جایگزینی تجهیزات هوایی را متناسب با پروژه های گوناگون دارا می باشد. توانایی حمل دوربین های عکسبرداری و فیلم برداری دقیق تا دوربین های تصویربرداری حرارتی فوق حساس و همچنین تجهیزاتی مانند نمونه برداری هوایی، تحویل هوایی کالا و یا تمیزکننده هوا، P540V را ابزاری ایده آل برای پروژه ها و کاربردهای گوناگون ساخته است.
طراحی ایمن
پهپاد پیشرفته P540V از سیستم ایمنی بی نظیری بهره مند است که به محض قطع ارتباط احتمالی ریموت کنترل با آن، قادر به شناور ماندن در هوا می باشد. چنان چه ظرف 30 ثانیه از زمان قطع ارتباط با ریموت کنترل، سیگنال توسط P540V دریافت نگردد و یا باتری ضعیف شود، پهپاد به صورت خودکار و به آرامی بر روی زمین فرود خواهد آمد.
مشخصات فیزیکی
- طول یک باله : 450 میلیمتر
- فاصله بین دو ملخ روبه رو : 1350 میلیمتر
- قطر بدنه اصلی : 385 میلیمتر
- ابعاد ارابه فرود
- طول : 630 میلیمتر
- ارتفاع : 500 میلیمتر
- بیشینه وزن برخاست : 15 کیلوگرم
- موارد تشکیل دهنده : فایبر گلاس
مشخصات الکترونیکی
- ابعاد استاتور : 62 میلیمتر
- مقدار KV : KV170
- بیشینه توان : 1660 W/R
- جریان کارکرد : 80 آمپر
- ولتاژ کارکرد : 25 ولت
- فرکانس درایور PWM : 621 هرتز
مشخصات پروازی
- ظرفیت حمل بار : 7 کیلوگرم
- ماژول انتقال تصویر : Standard Definition (سفارشی High Definition)
- دوام پرواز : 70 دقیقه در حالت بدون بار، 50 دقیقه در حالت بار استاندارد
- فاصله کنترل : بین 3 تا 5 کیلومتر(بیشینه 10 کیلومتر)
- ارتفاع پرواز : 5 کیلومتر
- مقاومت در برابر وزش باد : تا 13.8 متر بر ثانیه
- باتری : 44.4 ولت و 22000 میلی آمپر ساعت
- دمای کارکرد : از -20°C تا +40°C
دوربین استاندارد (Sony A6000)
- نوع : میکرو دوربین صنعتی Full Frame
- لنز : 20 میلیمتر فاصله کانونی 2.8 با لنز فوکوس ثابت
- پیکسل : 24 مگاپیکسل
سیستم لیدار هوایی AS100 (سفارشی)
- کارکرد GPS
- GPS : L1, L2
- GLONASS : L1, L2
- BeiDou : B1, B2
- درجه لیزر : درجه 1
- برد : 100 متر
- دقت : 3 سانتیمتر
- میدان دید : افقی 360 درجه، عمودی 30 درجه (-15 درجه تا +15 درجه)
- نرخ اسکن : از 5 تا 20 هرتز
- چگالی ابر نقطه : 300000 نقطه بر ثانیه
- پیکسل های مؤثر : 4 میلیون و 240 هزار
- رزولوشن : 7952 × 5304
- عکسبرداری پیوسته : 5 عکس بر ثانیه
دوربین میکروتیلت AP5600 (سفارشی)
- ابعاد : 230 × 260 × 260 میلیمتر
- وزن : 2.5 کیلوگرم
- تعداد CCD : 5
- ابعاد CCD : 23.2 × 15.4 میلیمتر
- ابعاد پیکسل : 4.25 میکرومتر
- کمینه فاصله زمانی تهیه عکس : 2 ثانیه
- فاصله کانونی : 20 میلیمتر
- مجموع پیکسل ها : بیش از 100 میلیون
- زاویه شیب دوربین : 45 درجه
نرم افزار (سفارشی)
- نرم افزار پردازش داده و نقشه هوایی Pix4D (پردازش ابر نقطه، DOM، DSM، DEM و مثلث بندی هوایی)
- نرم افزار عکسبرداری هوایی در حالت شیب دار (تیلت) Context Capture (پردازش داده های عکس های تهیه شده در حالت شیب دار، مدل سازی سه بعدی)
* مشخصات ممکن است بدون آگاهی قبلی تغییر یابند.
