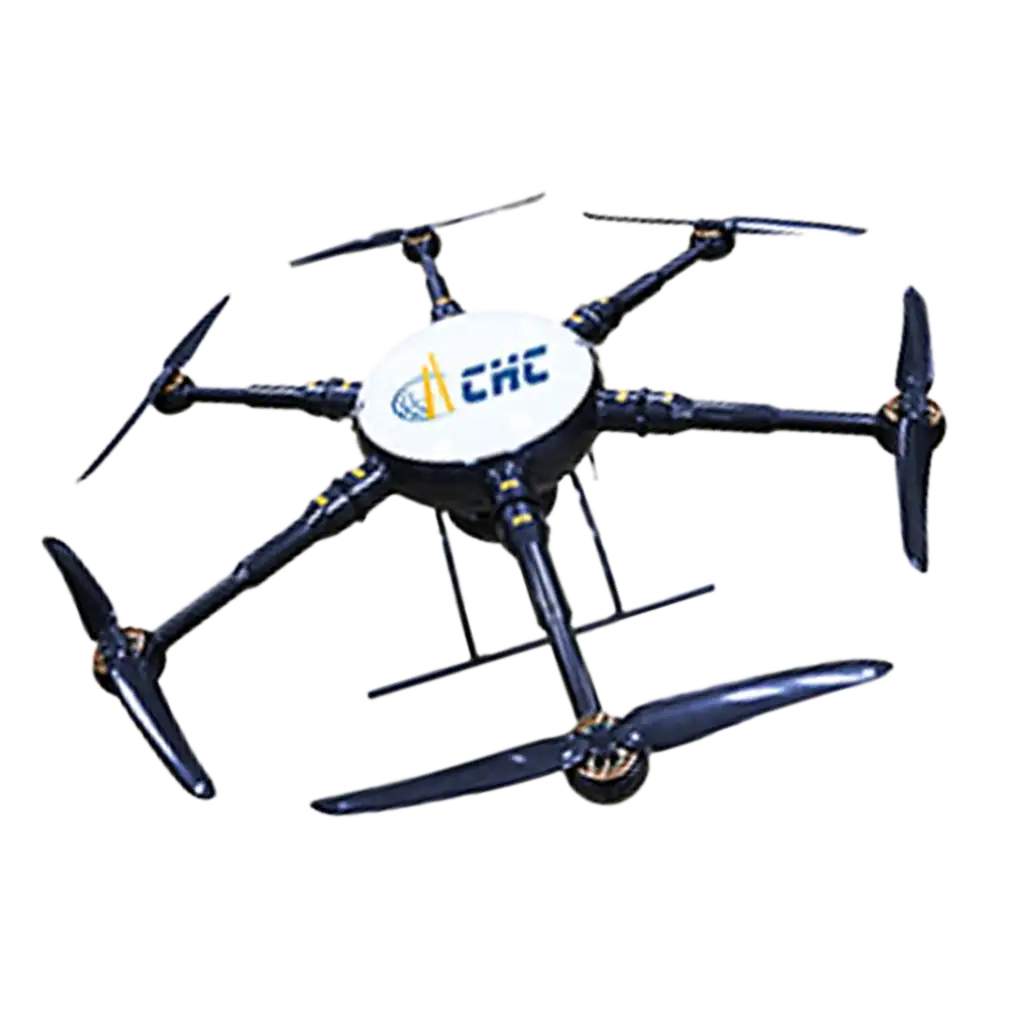

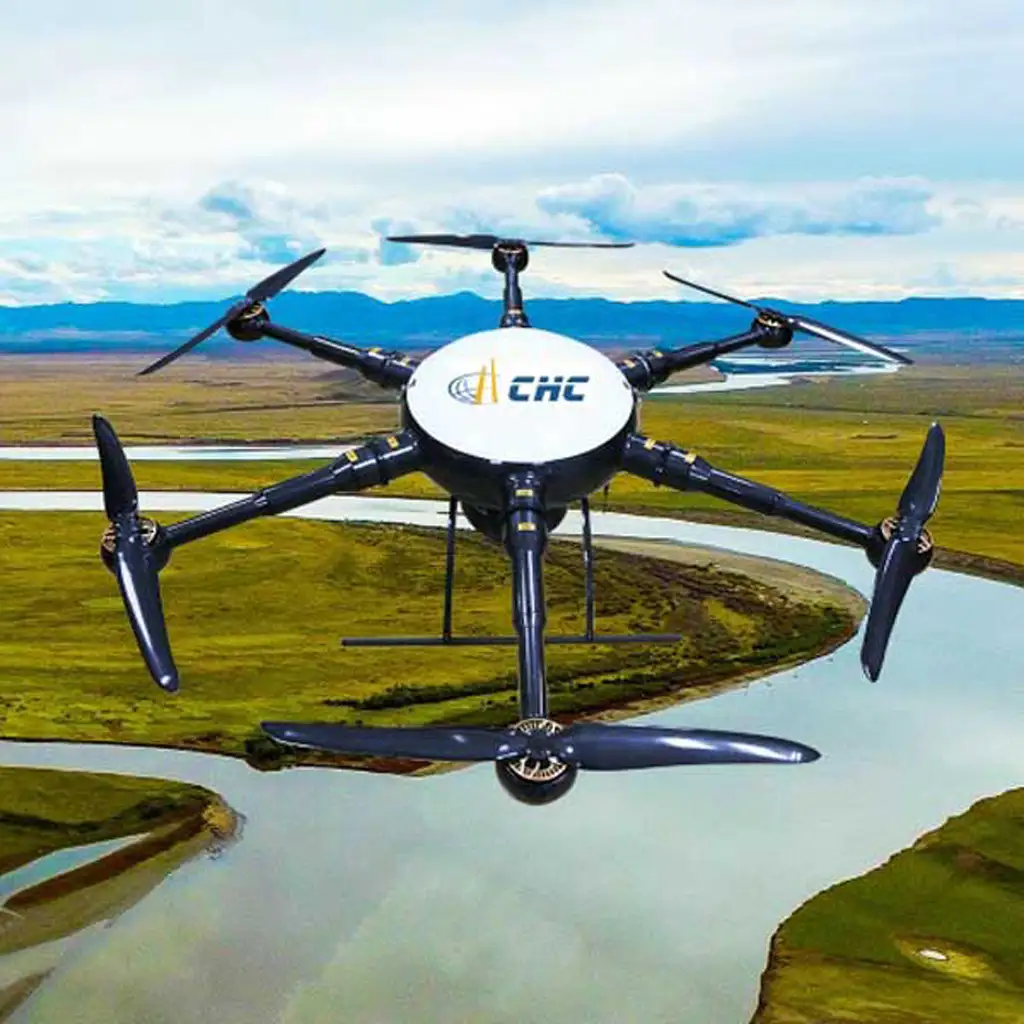

پهپاد نقشه برداری CHC P560 UAV ساخت کمپانی معروف CHCnavigation در کشور چین می باشد.
ویژگی های برجسته
- ابعاد کوچک به همراه ظرفیت بارگیری بالا
- مدت زمان پروازی بالا
- نویز و سروصدای بسیار پایین در هنگام پرواز
- پلت فرم پرواز چندکاره با قابلیت حمل لیدار هوایی و دوربین هوایی مایل با پنج زاویه
- دستگاه کنترل زمینی مقاوم در برابر نفوذ گردوغبار و آب و همچنین مقاوم در برابر تکان های شدید و دارای فناوری جلوگیری از تداخل فرکانسهای مشابه
- پایداری بالای پروازی و مقاومت در برابر وزش بادهای شدید
- حالت هوشمند پرواز (ساده نمودن دشواری های کار با پهپادها و خطوط پرواز)
درباره CHC P560
P560 از فیبر کربن بسیار مقاوم ساخته شده است. طراحی نوین بدنه، ابعاد کوچک، وزن سبک، پروازی نرم، حرکت انعطاف پذیر و نویز پرواز و مقاومت هوایی پایین از مشخصه های بارز این محصول هستند. همچنین، پهپاد نقشه برداری CHC P560 UAV بسیار مناسب برای کار در هنگام شب و نیز محیط های خشن و دشوار است.
طراحی خلاقانه بدنه
بدنه ای یک تکه، محفظه باتری بازطراحی شده، بازوهای به سرعت جداشدنی و تنها 8 دقیقه به منظور سرهم بندی و مونتاژ کل دستگاه !
با این که فاصله دو سر مرکز موتورهای چرخان رو به رو تنها 1550 میلیمتر است، ولی بیشینه وزن برخاست می تواند به 20 کیلوگرم نیز برسد. مدت زمان پرواز نیز با وجود حمل سیستم عکسبرداری 5 لنزه PTZ (جابجایی، تیلت و زوم) به وزن 2.6 کیلوگرم نیز می تواند به 40 دقیقه برسد.
دستگاه کنترل زمینی بسیار مقاوم
ضد گردوغبار، ضد آب و مقاوم در برابر ضربه. سیستم انتقال داده دارای فناوری پیشرفته ای است که از تداخل فرکانس های مشابه جلوگیری می نماید. در ضمن، فاصله مؤثر کنترل در مناطق شهری معادل 10 کیلومتر و در مناطق بیرون شهر برابر 20 کیلومتر می باشد.
حالت پرواز هوشمند
ویژگی تعیین موقعیت با استفاده از GPS می تواند دشواری های کار کردن با پهپاد را به شدت کاهش دهد. همچنین این اطمینان را به کاربر خواهد داد که کارایی دستگاه در آب و هوا و یا محیط های خشن دچار اختلال و آسیب نخواهد شد.
سیستم کنترل زمینی دارای قابلیت ناوبری است که به آسانی توانایی تعیین مسیر پروازی، نقاط برخاست و فرود، سرعت و ارتفاع پهپاد را داراست. به علاوه، این دستگاه قادر است به صورت مستقل و بر اساس تنظیمات خط پرواز و همچنین فرود در بهش تنظیمات نقاط، به دقت پرواز نماید.
تنوع در انتخاب تجهیزات
پهپاد نقشه برداری CHC P560 UAV توانایی حمل تجهیزات گوناگونی از جمله دوربین رنگی HD (دوربین های حرفه ای SLR)، سیستم لیدار هوایی AS100 و سیستم عکسبرداری 5 لنزه AP5600 را دارد.
مشخصات فیزیکی
- طول یک باله : 820 میلیمتر
- فاصله بین دو ملخ روبه رو : 1550 میلیمتر
- قطر بدنه اصلی : 550 میلیمتر
- ابعاد ارابه فرود
- طول : 630 میلیمتر
- ارتفاع : 400 میلیمتر
- بیشینه وزن برخاست : 10 کیلوگرم
- موارد تشکیل دهنده : فایبر گلاس
مشخصات الکترونیکی
- ابعاد استاتور : 81 میلیمتر
- مقدار KV : KV170
- بیشینه توان : 1800 W/R
- جریان کارکرد : 80 آمپر
- ولتاژ کارکرد : 25 ولت
- فرکانس درایور PWM : 600 هرتز
مشخصات پروازی
- ظرفیت حمل بار : 10 کیلوگرم
- ماژول انتقال تصویر : SD-SDI (سفارشی HD-SDI)
- دوام پرواز : 70 دقیقه در حالت بدون بار، 50 دقیقه در حالت بار استاندارد
- فاصله کنترل : بین 3 تا 5 کیلومتر
- ارتفاع پرواز : 5 کیلومتر
- مقاومت در برابر وزش باد : تا 13.8 متر بر ثانیه
- باتری : 22.2 ولت و 22000 میلی آمپر ساعت
- دمای کارکرد : از -20°C تا +40°C
کنترلر زمینی
- ابعاد : 520 × 440 × 200 میلیمتر
- باتری داخلی : 10000 میلی آمپر ساعت
- مدت زمان کارکرد : بیشتر از 8 ساعت
سیستم لیدار هوایی AS100 (سفارشی)
- کارکرد GPS
- GPS : L1, L2
- GLONASS : L1, L2
- BeiDou : B1, B2
- درجه لیزر : درجه 1
- برد : 100 متر
- دقت : 3 سانتیمتر
- میدان دید : افقی 360 درجه، عمودی 30 درجه (-15 درجه تا +15 درجه)
- نرخ اسکن : از 5 تا 20 هرتز
- چگالی ابر نقطه : 300000 نقطه بر ثانیه
- پیکسل های مؤثر : 4 میلیون و 400 هزار
- رزولوشن : 7952 × 5304
- عکسبرداری پیوسته : 5 عکس بر ثانیه
دوربین میکروتیلت AP5600 (سفارشی)
- ابعاد : 230 × 260 × 260 میلیمتر
- وزن : 2.5 کیلوگرم
- تعداد CCD : 5
- ابعاد CCD : 23.2 × 15.4 میلیمتر
- ابعاد پیکسل : 4.25 میکرومتر
- کمینه فاصله زمانی تهیه عکس : 2 ثانیه
- فاصله کانونی : 20 میلیمتر
- مجموع پیکسل ها : بیش از 100 میلیون
- زاویه شیب دوربین : 45 درجه
نرم افزار (سفارشی)
- نرم افزار پردازش داده و نقشه هوایی Pix4D (پردازش ابر نقطه، DOM، DSM، DEM و مثلث بندی هوایی)
- نرم افزار عکسبرداری هوایی در حالت شیب دار (تیلت) Context Capture (پردازش داده های عکس های تهیه شده در حالت شیب دار، مدل سازی سه بعدی)
* مشخصات ممکن است بدون آگاهی قبلی تغییر یابند.
